Narurowiec inny niz wszystkie ?

[Jetstorm]

Witam.
Planuje zbudować filtracje narurową nieco inną jak każdy robi.

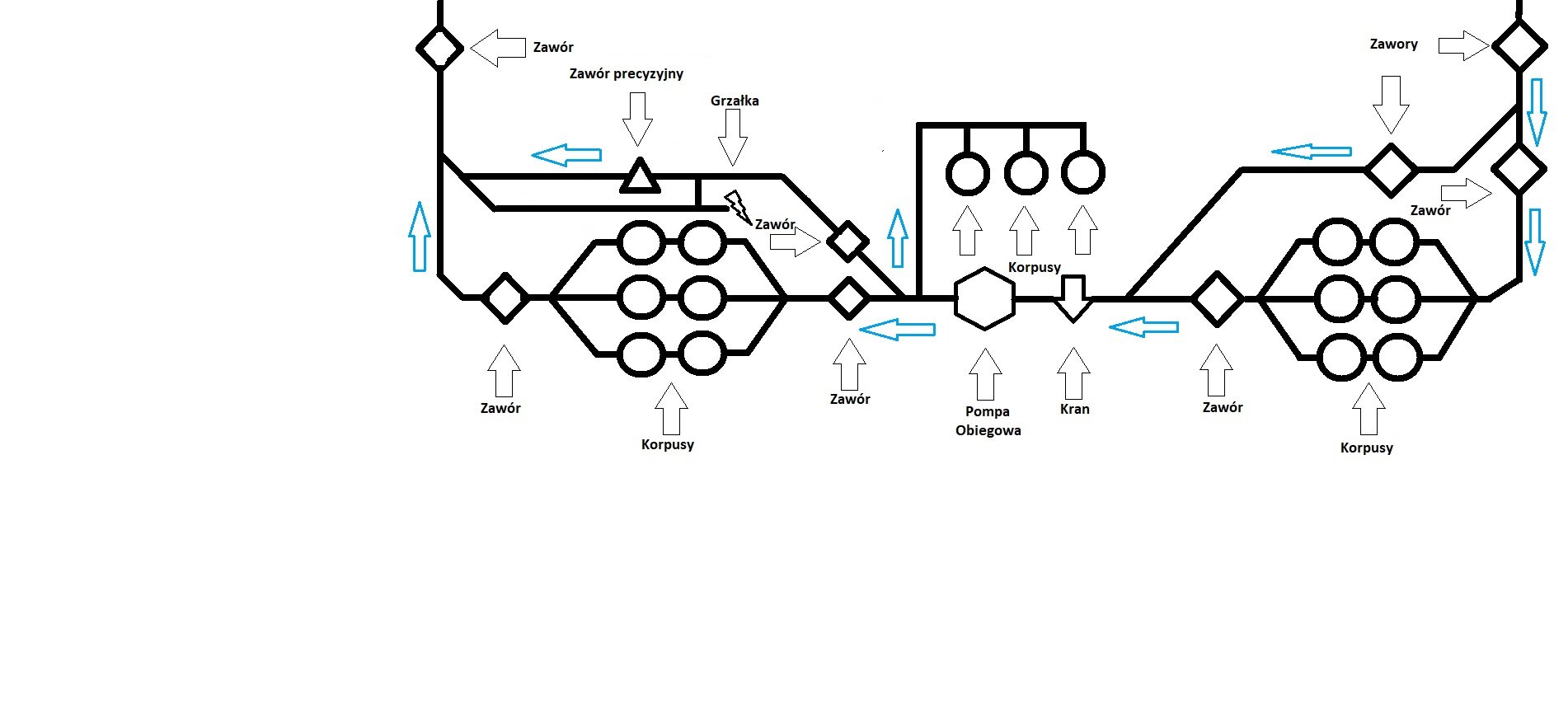

Na pierwszy rzut oka niczym się nie różni ale patrząc na zastosowane kolanka 45 stopni zamiast 90 to już tak. Oczywiście nie wszędzie jak będzie widać na podglądzie.
Mianowicie przy kolankach 45 stopni woda powinna przepływać znacznie płynniej jak przy 90 stopniach. Tak samo jest z powietrzem. Instalacje na  powietrze np w garażu która ma zastosowane kolanka 45 stopni jest bardziej wydajniejsza. Wiąże się to z większą ilością klejenia ale ciekawi mnie czy ma to faktycznie sens.

Powiedzcie proszę co o tym myślicie. Czy jest to warte zachodu czy lepiej zastosować klasycznie kolanka 90 stopni ?



Pozdrawiam i czekam na wypowiedzi



[yaro]

Dawno, dawno temu, ktoś mówił, że filtracja narurowa nie będzie działać, w efekcie trzeba było sprawdzić i się przekonać. Jeżeli nie spróbujesz, to się nie dowiesz. Na puerwszy rzut oka, Twoje rozmyślania powinny się sprawdzić.

[rekawiczka]

Kilka moich przemyśleń:

• Jaki jest cel budowania obejścia sekcji mechanicznej?
• Korpusy mechaniczne szeregowo będą mocno spowalniać przepływ

Zamiast tego rozważyłbym, aby zrównoleglić sekcje mechaniczne, dając po 3 korpusy.

Jakie korpusy chcesz zastosować? Jeżeli interesuje cię maksymalizacja przepływu może warto rozważyć BB10.



[Jetstorm]

W dniu 18.04.2026 o 10:35, rekawiczka napisał(a):

Kilka moich przemyśleń:

• Jaki jest cel budowania obejścia sekcji mechanicznej?
• Korpusy mechaniczne szeregowo będą mocno spowalniać przepływ

Zamiast tego rozważyłbym, aby zrównoleglić sekcje mechaniczne, dając po 3 korpusy.

Jakie korpusy chcesz zastosować? Jeżeli interesuje cię maksymalizacja przepływu może warto rozważyć BB10.



Witam.


Korpusy będą zamawiane najprawdopodobniej te:

https://allegro.pl/oferta/klarwod-korpus-narurowy-1-obudowa-filtra-do-wody-filtracja-wody-17166562394?context=ad5b0687e5284f2a21cf90b1909a79beb7d17b3370395e011fbf5041b4761fb97fcf33a5fee2bebb2fcdac5c4aa7941632d6882d13a94bb7867364d4222b7043ce346304232c0ab9e113b2086dc208bb29cd5b376e028a793d9926ac79e48f9c25f7b5c2cb7b2cd4a5eed5f3c7624bf020240bc2b78d361f091015e19ac23f4eeb9a716c9fa8c69435e41a1029a1c5af&sellerHasChanged=false&fromVariant=18277730919

A co do obejścia sekcji mechanicznej jest po to że jak będę serwisował filtracje mechaniczną nie będę musiał wyłączać pompy i cyrkulacja w akwarium będzie cały czas działała. Przez te kilka minut jak pompa pochodzi bez filtracji mechanicznej nic jej nie będzie. Oczywiście to obejście sekcji mechanicznej będzie normlanie zamknięte cały czas.

Korpusy nie będą szeregowo ponieważ wiem że spowalniają bardzo przepływ. Będą ogólnie tylko 3 korpusy mechaniczne, czyli nie 6 jak jest na rysunku.

Chciałem po prostu przedyskutować to czy zastosowanie kolanek 45 stopni ma jakikolwiek sens.

[Bartek_De]

3 godziny temu, Jetstorm napisał(a):

jak będę serwisował filtracje mechaniczną nie będę musiał wyłączać pompy i cyrkulacja w akwarium będzie cały czas działała.

Ta dodatkowa sekcja jest bez sensu, to tylko dodatkowy, niepotrzebny koszt. W niczym Ci to nie pomoże. Również bym z tego zrezygnował. Jak zatrzymasz pompę na kilka czy nawet kilkanaście minut to nic się nie stanie.

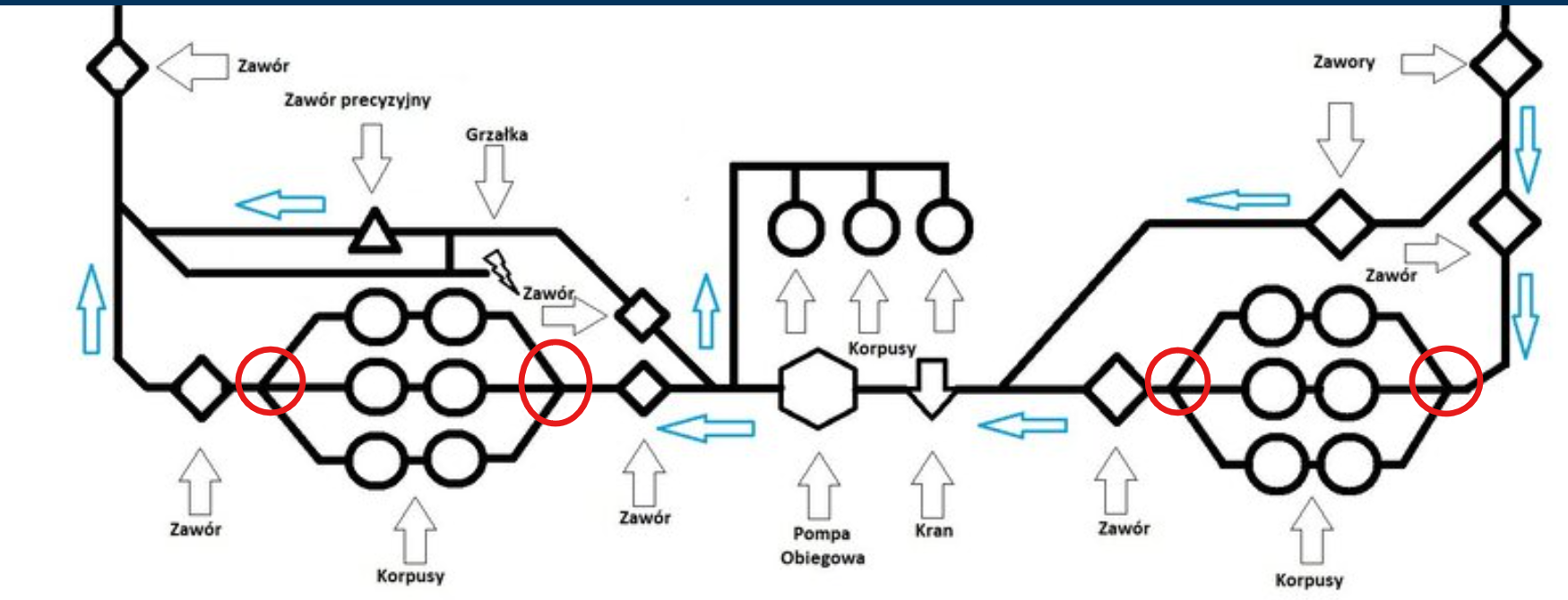

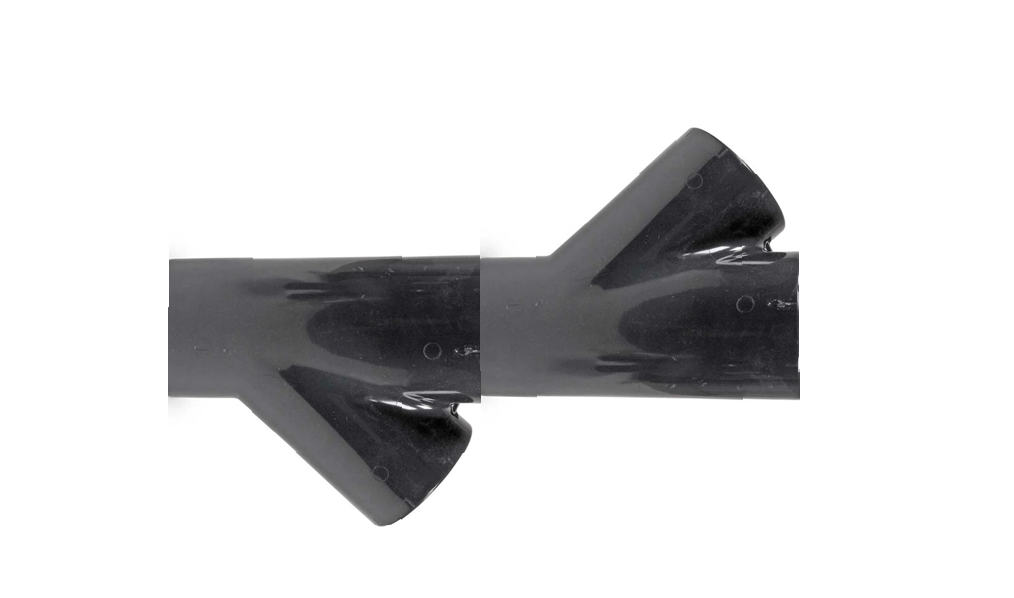

Inna sprawa to to w jaki sposób chcesz zrealizować te połączenia (zaznaczone). Z takimi czwórnikami się nie spotkałem. Będziesz musiał zastosować normalne czwórniki 90° plus kolanka 45°, albo dwa trójniki 45° jeden za drugim

[Jetstorm]

2 godziny temu, Bartek_De napisał(a):

Ta dodatkowa sekcja jest bez sensu, to tylko dodatkowy, niepotrzebny koszt. W niczym Ci to nie pomoże. Również bym z tego zrezygnował. Jak zatrzymasz pompę na kilka czy nawet kilkanaście minut to nic się nie stanie.

Inna sprawa to to w jaki sposób chcesz zrealizować te połączenia (zaznaczone). Z takimi czwórnikami się nie spotkałem. Będziesz musiał zastosować normalne czwórniki 90° plus kolanka 45°, albo dwa trójniki 45° jeden za drugim

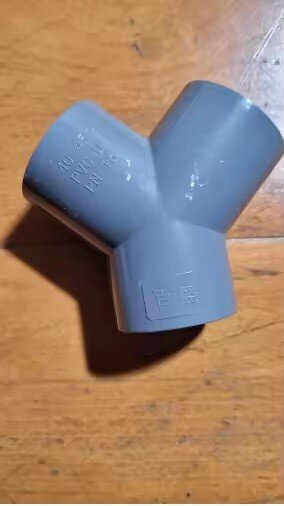

Bartek trójniki jakie miałem zastosować to takie jak na zdjęciu które dodałeś.

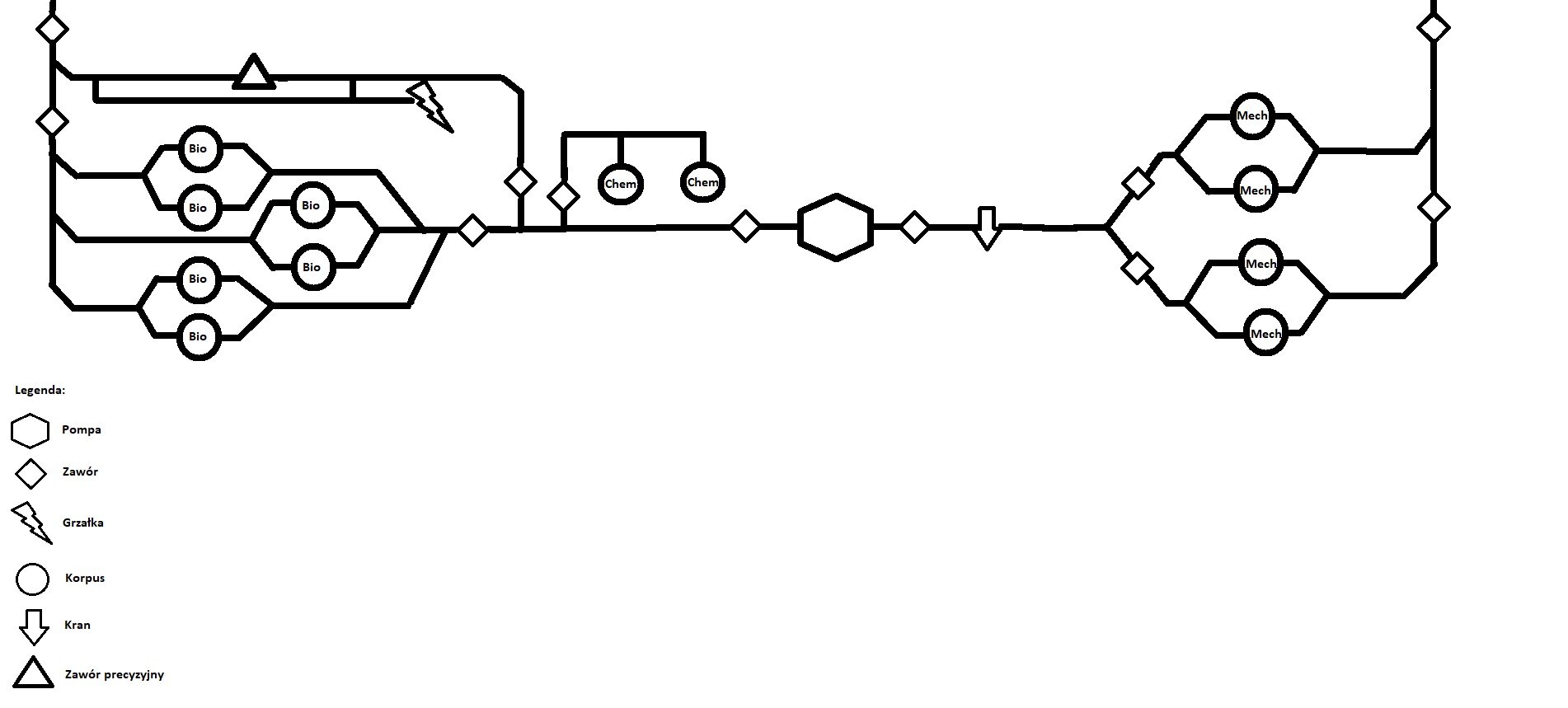

Jednak przerobiłem całą filtracje jeszcze raz i myślę że będzie to ostateczna wersja jaka będzie montowana. Trójniki jakie zastosuje przed sekcjami również na zdjeciu.

Mimo wszystko czekam jeszcze na opinie innych.

[Bojar]

Na zwykłych kolankach 90 łatwiej chyba jest posklejać całość
Ja mam biologię bez bypass i grzałkę za tym. Nie ma z tym problemów.

Patrząc na Twój ostatni schemat dałbym zawory zaraz przed jak i za każda sekcją mechaników.
Zbyt duża odległość to duży wypływ wody przy odkręcaniu korpusu co denerwuje przy serwisie

Dodatkowo IMHO warto zastosować zawory rozkręcane co umożliwia rozłożenie instalacji na krótsze kawałki







[yaro]

Jakie problemy widzę?

1. Koszt, jednak to opinia subiektywna

2. Gdy przytka Ci mechaniki, pompa nie dostanie tyle wody na co pozwala jej przepustowość i będzie dochodziło do kawitacji

3. Grzałka, pomimo tego, że dajesz tam zaworek to opływ wody może być nie taki jak sobie życzysz i grzałka nie będzie do końca spełniała swojej roli. Budowę tego odcinka bym sovie odpuścił, a grzałkę wstawił bym w główny odcinek przepływu wody.

[Bartek_De]

38 minut temu, yaro napisał(a):

grzałkę wstawił bym w główny odcinek przepływu wody.

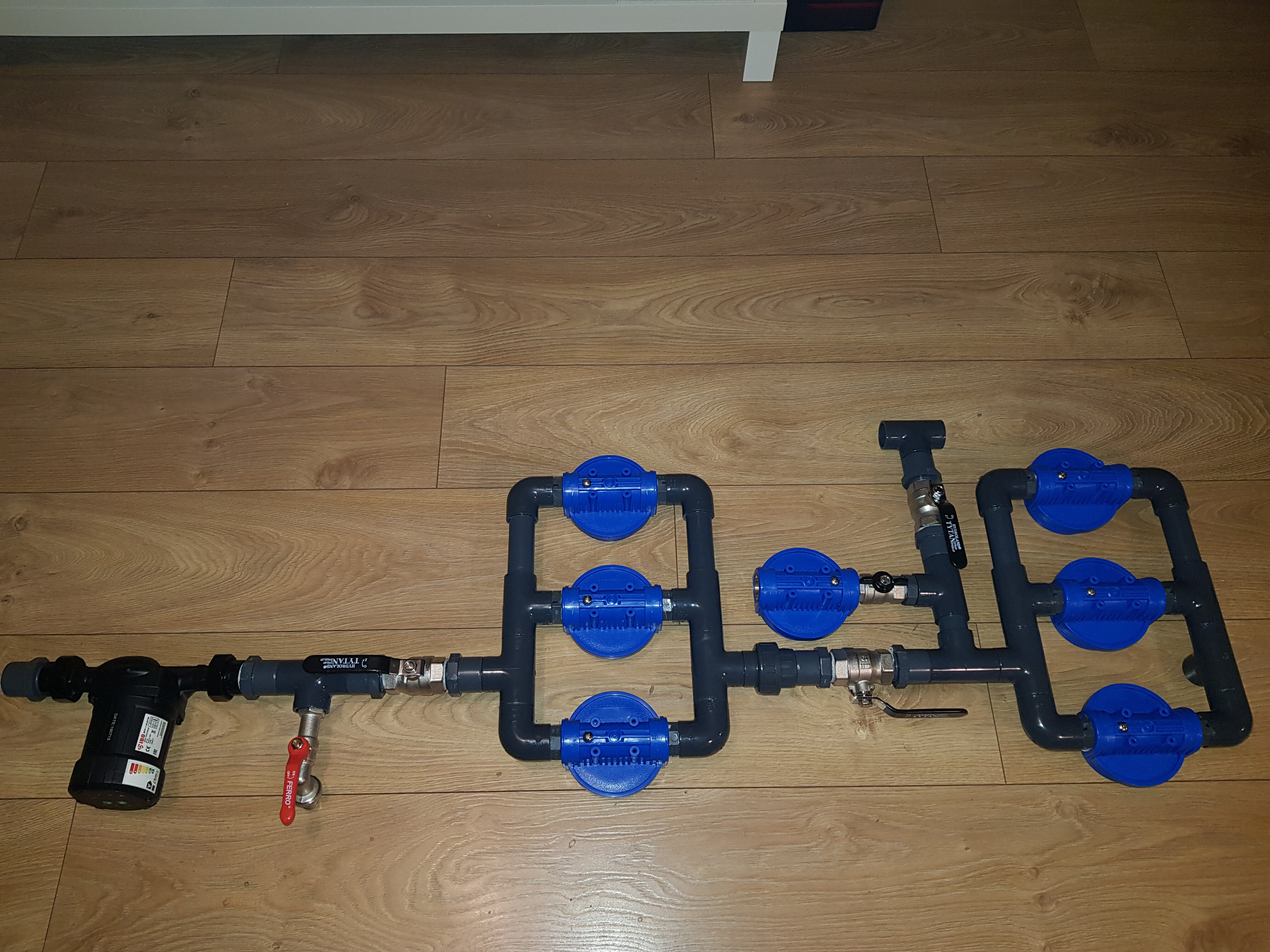

Dokładnie tak. U siebie mam na rurze wylotowej za wszystkimi korpusami. Mnie natomiast zastanawia inna kwestia. Czy koledze wystarczy szerokości szafki żeby to wszystko upchać. Ja mam 3 korpusy równolegle w szafce 60cm i jest prawie na styk, także łatwo nie będzie. W takim układzie jak niżej szerokość sekcji z korpusami to około 45cm.

[Jetstorm]

Witam.
Dziękuje wszystkim za sugestie.
Jak pisał Bojar na temat zaworów, zawory będą przed każdą sekcja mechaniczna i za nią. Zapomniałem na górnej sekcji mechanicznej dorysować zawór  Odległościami na rysunku pomiędzy elementami proszę się nie sugerować ponieważ jest to rysowane tak na oko


Zawory jakie będą najprawdopodobniej zastosowane:

https://www.pvcu.pl/zawor-kulowy-pvcu-epdm-d-32-dn25-p-143.html



Co do miejsca i czy to wszystko się zmieści, Hmm Głębokość akwarium ma 70 cm, szafka będzie miała 80 cm, długość natomiast 180 cm. Jest to zbiornik 756 litrów którego miałem zakładać jakieś 4 lata temu ale kupno domu i związane z nim remonty spowodowały odstawienie projektu na bok. Czas jednak wrócić do akwarystyki

Yaro dzięki za sugestie w kwestii grzałki. Faktycznie można by było ja zamontować w inny sposób. Co tez spowodowałoby więcej miejsca dla korpusów od biologii



Panowie dziękuje ślicznie za wszystkie sugestie jeszcze w wolnej chwili popracuje nad tym narurowcem i będę się dzielił pomysłami

Edytowane 20 Kwietnia przez Jetstorm
