3D projekt akwarium 400l netto - google sketchup

[makok]

zamieszczam pełny projekt akwarium, w darmowym programie google sketchup...

akwarium 120x80x51cm z poziomem wody na h=45cm - brutto 490l, szyby 12m, netto wody 400l (uwzględnia szybę dna, pozostałe szyby, wysokość poziomu wody), waga szkła 98kg

fenomenalna powierzchnia dna dla pysków

elementy:

- stelaż z profili 40x40x3mm (elementy czerwone), 40x27x3mm elementy pomaraczowe

- płyta meblowa - blat 18mm, reszta 10mm grubości

- akwarium bez wzmocnień z opti z tylną szybą czarną - 12mm

- komin na całej ścianie przylegającej do ściany

- w szafce miejsce na wysuwany w bok sump na pół stelaża

udzielam licencji na wyrób w postaci licencji creative commons, czyli w każdym przypadku republikcji lub publikacji akwarium w oparciu o ten projekt proszę o uznanie autorstwa i wklejenie tego linku: https://www.facebook.com/AkwarystyczneZrobToSam

do pobrania: https://docs.google.com/open?id=0Bx2FK9EA5XAhOEx1NjVPV1lYWEk

EDIT - screeny:

[pablojogi]

zacny projekt kolego Makok, udanej realizacji!!!

[makok]

To będzie rafowe :-)

[pablojogi]

domyślam się, będzie ładnie wiem i tak czuję:-)

[makok]

W malawi zrobiłbym cały stelaz z 40x27x3mm bo nie ma falowania 400l cieczy.

[makok]

poprawiłem stelaż i zwiększyłem litraż, co by do czasu zebrania stuffu na słone móc wpuścić część obecnego malawi, a co za tym idzie przyspieszyć build

stelaż odchudzony do 40x27x3mm w całości ale zaprojektowany tak że utrzyma i oprze się 588l falującej wody

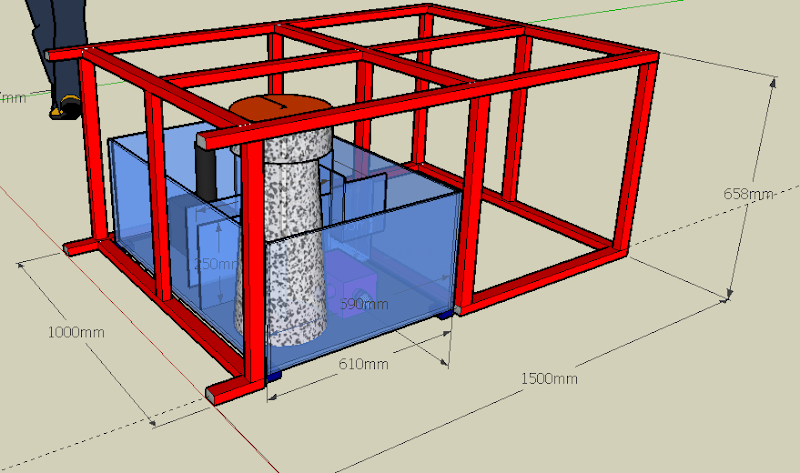

sump wyjeżdża "na chodzie" na wężach:

modele będą jak skończe obudowę

[Tobby]

powodzenia

nie mogę się doczekać dalszego ciągu

[makok]

naraziee jako że drastycznie zwiększyłem litraż i już po taniości sie nie da, to zanim dozbieram gratów i posolę, myślę co by postawić to akwa na słodko jako miażdżące demasonarium z 25 osobnikami zobaczymy

muszę coś niebawem zbudować nowego bo oszaleję

[nabe]

Nie łatwiej zdejmować boczną ściankę zamiast kombinować z wózkiem na 100kg?

[makok]

wszystkie będą zdejmowane, ale chciałbym wyjeżdżający na wypadek potrzeby wyjęcia odpieńka - zeby się nie szarpać - albo nie robić przesadnie za wysokiego stelaża

to główne założenie - nie bedę go wyciągał codziennie

--

nie bedzie wózka tylko takie platformy do przesuwania mebli - dokładnie wymiaru jak na focie te niebieskie klocki - jeden taki wytrzymuje 100kg - kółka dwa rzędy walców więc cieżar nie na jedno koło... macałem sprawdzałem - da się bez problemu

--

tak by wyglądało akwa 120x80x51h samo szkło

zacny wymiar na demasonarium?
