gargamelito

Witam wszystkich. Ostatnio wreszcie sie zmotywowałem żeby pokombinować coś z obudową. Wyszło tak

Problem ze sterownikiem okazał się strasznym banałem, otóż wystarczyło wymienić baterię i wszystko działa perfekcyjnie.

Dziękuję. Sterownik do niedawna pracował bez żadnych zarzutów, nie grzeje się zbytnio jest delikatnie ciepły jednakże ostatnio w odstępie trzech dni dwukrotnie samoczynnie zresetowal godzinę na 00.00 Nie wiem co mogło być przyczyną i przyznam się, że nieco się obawiam czy to nie jest przypadkiem początek jego końca. W ostateczności gdyby się to powtarzało mógłbym zrezygnować ze wschodow i zachodów programujac barwę i natężenie docelowe na 24h i podłączyć zasilacz do zegara ( w sumie to i tak jest podłączony do zegara aby wiatrak zasilacza nie pracował gdy światło jest wyłączone) lub inwestycja 35e w nowe takie cacko i problem z głowy

Przedstawiam porownanie. U góry HQI 150w 6500k ,na dole lampa Led ustawiona na pobór również 150w.

To tylko przykładowy film pokazujący możliwości, lampę mam zaprogramowana inaczej według moich upodobań.

Filmik pokazujący przykładowy cykl dnia oraz możliwości lampy ( jeszcze bez obudowy) [ame] [/ame]

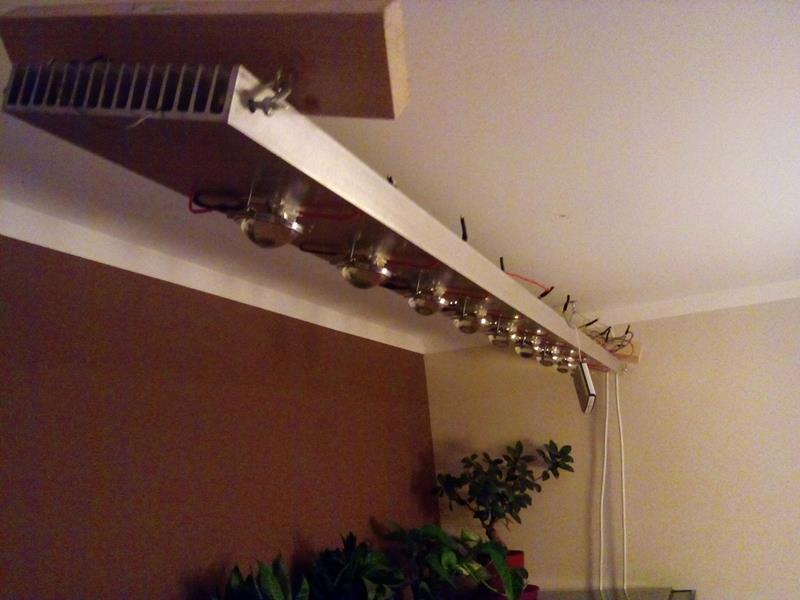

Witam wszystkich. Chciałbym zaprezentować nieco większa wersję światełka decco. Pomysłodawcą i wykonawcą tej choinki jestem ja lecz bez pomocy użytkownika deccorativo czyli zaangażowanie się w projekt od strony technicznej raczej światelko by nie powstało. Więc zaczynamy. Konstrukcja lampy opiera się na radiatorze o wymiarach 200/19/3.5 CM, 6 diodach rgb 50w (red 22-24v, green 32-34v, blue 32-34v) i 3 diodach POWER LED 30W białych zimnych 6000-6500K IF=1000mA VF=30.4V. Diody do radiatora zostały przykręcone po uprzednim nagwintowaniu otworów i nałożeniu pasty termoprzewodzącej marki abb Thermal grase 2 .Z racji, że lampa wisi nad akwarium zamontowałem na każdej z diod kolimator wraz z soczewka żeby światło wpadło do zbiornika a nie wprost do oczu domowników. Diody polutowane i połączone zostały ze sterownikiem tc420 w następujący sposób -do każdej z diod czerwonej lutujemy dwa równolegle połączone rezystory ( 33Ω; 3W; ±5%) następnie wszystkie razem do sterownika do zacisku canal 1 - kolor zielony każdej z diod łączymy równolegle i podłączamy do sterownika do zacisku canal 2 - kolor niebieski tak samo jak zielony i podłączamy do zacisku canal 3 - plus z każdej diody łącznie z plusem diod białych łączymy równolegle i podłączamy do zacisku v+ na sterowniku - minus diod białych łączymy równolegle i podłączamy do zacisku canal 4 Zastosowałem zasilacz firmy Mean Well model Sp-320-27 o mocy 320w i napięciu 27-30.5V ( zasilacz posiada potencjometr którym podkręcamy napięcie do 30.5V) Lampa wraz z całym swoim ustrojstwem ustawiona na 100% na sterowniku pobiera około 430W co z pewnością zadowoli amatorów zbiorników roślinnych. Dla mnie jednak jest ona na tyle efektywna, że do oświetlenia mojego zbiornika o wymiarach 205/70 wystarczy około 30% jej możliwości. Do ukończenia projektu brakuje tylko obudowy w której dodatkowo zostaną zamontowane 2 wiatraczki sterowane z kanału 5go sterownika tc420. W załącznikach kilka fotek z placu boju. W najbliższym czasie wstawię zdjęcia działającego światełka z różnymi ustawieniami kolorów i mocy. Tu np. lampa z ustawieniami r20% g5% b20% biały60% i wszystkie kolory wraz z białym ustawione na 30%

Witam. Dzięki uprzejmości użytkownika deccorativo i jego zaangażowaniu, ruszyłem z projektem lampy składającej się z 5 diod 48W RGB i 3 30w białych. Na razie jestem w fazie kupowania podzespołów.Lampa ma zawisnąć nad akwarium 205/70cm z mieszkańcami Ameryki Południowej.Jak skończę to przedstawię cały projekt którego autorem jest oczywiście kolega deccorativo.

Witam wszystkich użytkowników. Mam jedno pytanie dotyczące wykonania lampy według schematu deccorativo. Mianowicie czy przykładowy zasilacz modułowy 200w i sterownik radiowy wytrzymają obciążenie 20 takich 10w diod rgb? Czy zasilacz 12v i np 300w będzie lepszy?
